一套完整的室内CAD施工图要画多少张？

室内设计一套施工图需要画几张？分别是什么？

施工图：是把实际施工过程在图纸绘图的中事先演练，让可能会遇到的问题，暴露出来，发现问题，然后解决问题的过程。所以施工图也叫深化设计。

-----------------

一份详细，完善的施工图纸，每一张都是有用的，需要有：

一、原始结构图，上面备注清楚原始状态是怎么样的。

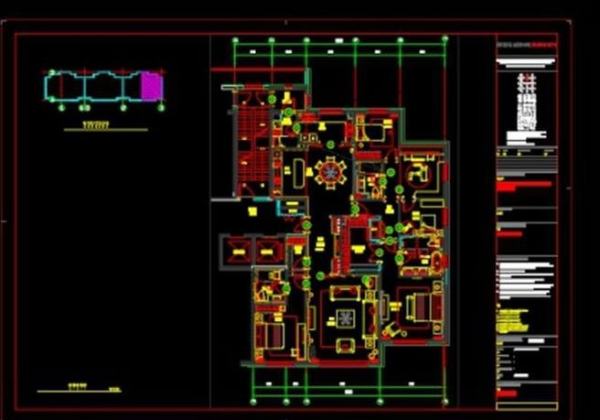

二、平面布置图，设计规划后的平面布置。

三、墙体拆除图，标注从原始结构到平面布置过程中，需要拆除的部分。

四、墙体新建图，标明哪些墙体需要新建，建多高，多宽，有无门窗洞等信息都在此图表达。

五、平面家具尺寸图，标注家具尺寸大小，用于业主购买软装时的尺寸把控。

六、地面铺装图，清楚画出并标注出地面高度，材质，泄水坡度，地漏，门槛石等地面信息，指导面的施工，甚至复杂的地方还要有剖面，表达出施工工艺和节点。

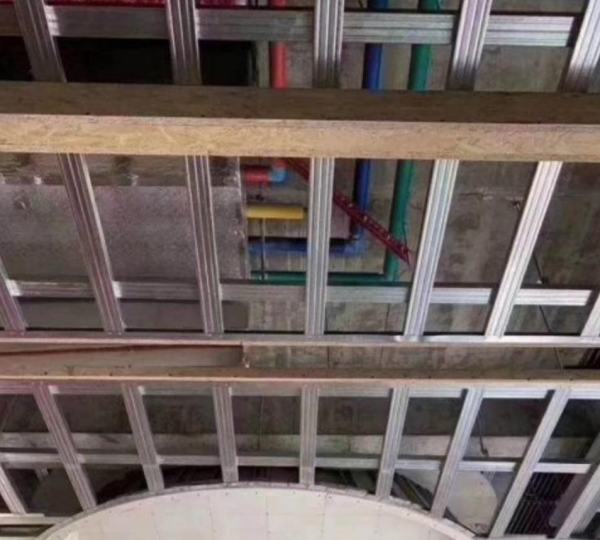

七、顶面布置图，绘制吊顶结构、顶面所有需要施工的信息，包括顶面造型、材质、高度、灯具、出风口等，表达顶面是如何施工的，同样复杂的地方也需要绘制剖面。

八、灯具布置图，绘制灯具位置的具体尺寸，方便工人准确找出电线暗合施工位置，以及开灯孔的确切位置，避免开错，造成返工。

九、开关连线图，绘制开关的位置，以及开关方式和连接到哪些灯具。

十、设备布置图，中央空调，新风系统，所有在顶部的设备的绘制和表达。

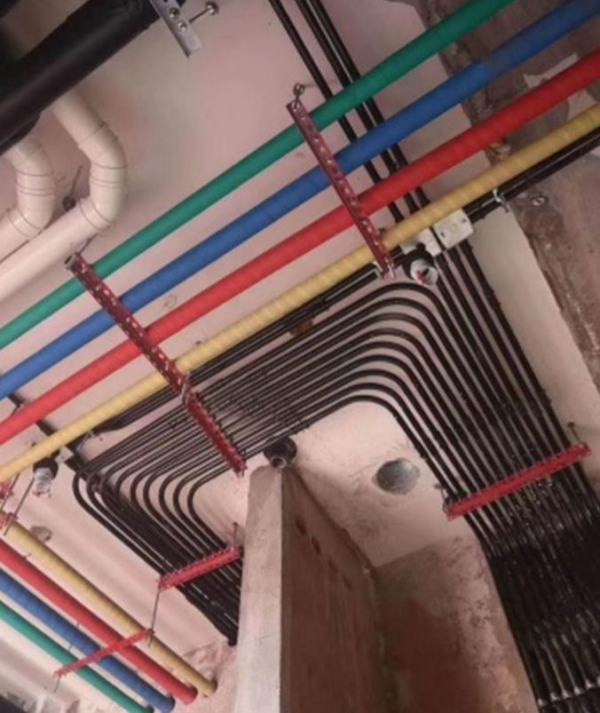

十一、强电布置图，插座的具体位置绘制。

十二、弱点布置图，网孔、电话孔、有线电视孔、包括智能设备所需要的设施绘制。

十三、水路布置图，给排水的布置，明确进水口，排水口的具体位置。

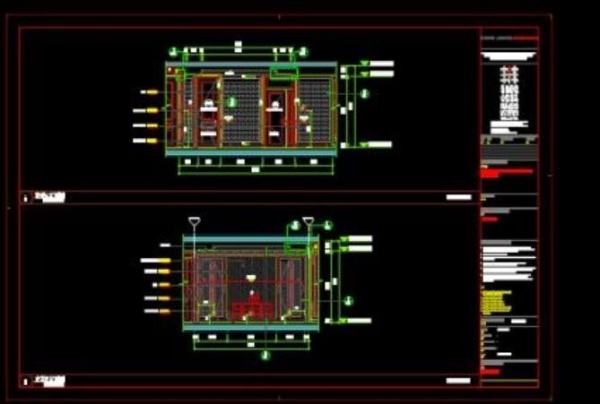

十四、立面索引图，标注每个立面对应平面的关系。

施工图在家装中的具体作用？

施工图出的详细的设计师，完成设计后，基本上不用管工地，几个关键节点对接一下就好，就可以接新的设计项目。而没有施工图的要么做不好，要想做好设计师精力会被施工过程榨干。

施工图的存在对于项目中的各个利益方也十分重要：

1、对于甲方（业主）而言：

好的施工图能提前发现和解决问题，也就避免了施工有误而产生的拆改，造成费用的损失，也不需要因为担心产生费用过高而忍受错误、不合理的施工。

2、施工图也是设计师与施工方之间的设计语言表达：

一份完备详尽，完全能表达设计意图且尺寸与现场基本吻合的施工图，任何从业人员都能读懂它。在确保项目精准落地的同时也能减少设计师、工人、业主的沟通成本。

一套完整的CAD施工图立面有几张？

施工图应该是四十多张以上像户型平面顶地水电立面剖面，室内家装与工装的施工图3d给俩份现代的你数数看，一些不必要的图去掉就是了

做室内设计，一套施工图需要画几张？分别是什么？

用CAD画、1原始结构图.2平面布置图.3拆墙砌墙图.4地面材质图.5天花装饰图.6灯位尺寸图.7插座示意图.8开关示意图.9水路布置图.10立面索引图。1到10字面上可以理解了。 还有立体图，剖面图，大样图等等。立面图就是一面墙的布置，比如客餐厅的电视背景墙。电视和电视柜放在那里，天花，窗帘布置，石膏线，灯带等具体要问设计师，还要参考效果图才能画出来。剖面就复杂了，要一定的了解才可以画出来。大样就是局部放大，更加详细的剖面。

cad一套施工图有几张

施工图应该是四十多张以上像户型平面顶地水电立面剖面，室内家装与工装的施工图3d给俩份现代的你数数看，一些不必要的图去掉就是了

一个房屋建筑工程需要构造多少张cad图纸

不一定，以6层洋房为例，按专业划分，分为结构、电气、建筑、水图、暖通几个专业，结构专业包括总说明、剪力墙、梁、板、楼梯、非机动坡道等图纸，上下楼层一样，比如2-6层一样，图纸就少，2-6完全不同，每一层多增加一套墙图梁图板图。 平均下来每个专业约25张图纸左右。 画一张cad图（设计方案已确定）需要多长时间很难确定，因为各专业图纸中包含的东西不同，水暖电气图纸以建筑图为依据绘图，肯定比直接绘制建筑图省时间
